水平分型自动化造型机

描述

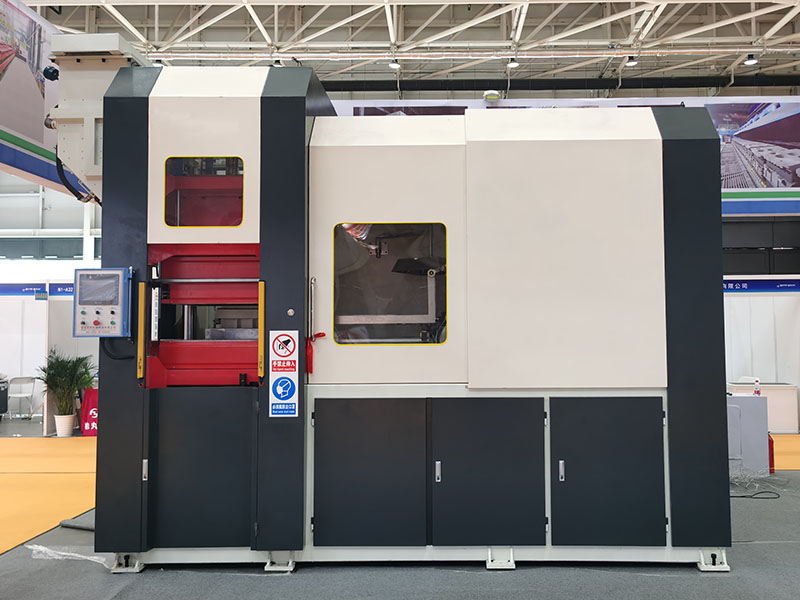

水平分型自动化造型机

水平分型自动化造型机是一款代替手工造型的自动造型机。
采用PLC控制，操作简单方便，稳定可靠，安全性能高，体积小，结构紧凑，生产率高，污染少，噪音低。.

技术参数

型号	XK45-55	XK55-55	XK55-60	XK60-70
设备尺寸（mm）	320017002800mm	320018002900mm	335018002900mm	350020003500mm
造型机净重	约5吨	约5吨	约6吨	约7吨
砂型尺寸（mm）长x宽x高	550450320mm	550550360mm	600550360mm	700600420mm
砂型重量（kg/mold）	90-110	约128	约186	约224
造型速度（秒/型）不含下芯时间	29	29	32	36
砂量消耗（t/h）	约9.9	约12	约18	约22
控制方式	0.6MPa	0.6MPa	0.6MPa	0.6MPa
造型方式	380v	380v	380v	380v

注:以上参数仅供参考，最终解决方案根据用户要求选择。

应用:

水平分型自动造型机广泛应用于铸件、机械零件、汽车摩托车零件、阀门、轴承、气缸盖、飞轮壳、制动卡钳，以及T型接头、弯头、夹钳等管件、车轴、盖。
水平分型自动造型的优点造型效率比垂直线低,适合结构复杂铸件,内在组织要求高,壁厚无严格要求,直径和高度比例小的铸件,对型砂要求低,砂处理设备投资相对较小,工艺范围大,下芯的铸件和复杂的铸件,可以人工辅助。

鑫科水平分型自动造型机的特征：

– 独特的加砂，充砂紧密。
– 稳定，低功耗，寿命长。
– 砂型厚度可调，硬度可调。
– 变速挤压，硬度均一。
– 密封升级，降低成本。
– 液压升级，噪音更低。
– 一型多件，高效节约。
– 多位浇口，转换方便。
– 导销定位，防止错型。
– 模板加热，利于脱模。
– 模板安装，简单方便。
– 全自动PLC控制触摸屏操作，简单易学。
– 故障率低，机器可自行诊断故障。

自动化造型线可根据铸造车间布局、工艺要求及匹配不同造型线形式，粘土砂生产线可以有多重变化，可以灵活地附着在造型线上，也可以用手推动滚动输送机。

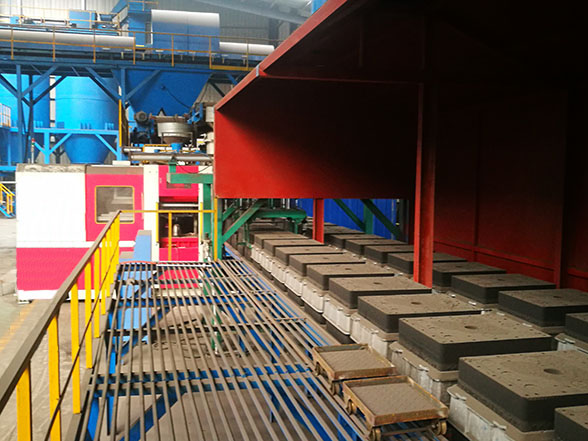

自动化造型线有造型机机辅助造型线（包括台车、套箱、压铁、机械手庄主、推砂型装置、落砂机、浇铸系统、电控系统、气动管路系统等）所组成的。

青岛鑫科可以为您产品要求量身定制全自动垂直造型机，自动化造型线以及砂处理生产线。

欢迎广大客户前来参观洽谈。
